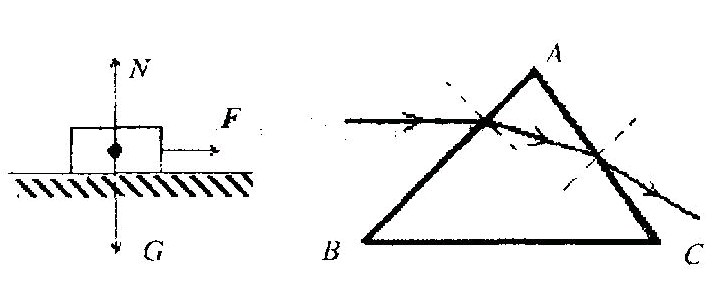

(1）如圖 所示，物體受到水平向右的拉力作用，在水平地面上做勻速直線運動，請你畫出物體在豎直方向上所受到力的示意圖。

(2）如圖所示，一束單色光從空氣射到玻璃三棱鏡的AB面，請畫出從AC 面出射的折射光線。

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

（2011?淮安）小明用凸透鏡、蠟燭、光屏和刻度尺等器材，探究凸透鏡成像的規律．
（1）如圖所示，將凸透鏡正對著太陽光，把光屏置于另一側，改變光屏與凸透鏡間的距離，直到光屏上出現一個
最小最亮
最小最亮
 的光斑，測得凸透鏡的焦距是
10
10
 cm．
（2）小明將蠟燭、凸透鏡和光屏的中心調到同一高度，無論怎樣移動光屏，都不能得到清晰的像原因可能是
物距小于焦距，像是虛像（或蠟燭、凸透鏡和光屏不在同一直線上）
物距小于焦距，像是虛像（或蠟燭、凸透鏡和光屏不在同一直線上）
．
（3）實驗一段時間蠟燭變短，要使燭焰像仍然成在光屏的中心，應將光屏向
上
上
 移動．

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖所示，物體重180牛，每個滑輪重20牛，要使勻速向上運動，不計摩擦與繩重，拉力F=
100
100
N，當物體升高1米時，人所做的有用功為
180
180
J，該滑輪組的機械效率為
90
90
%．

查看答案和解析>>

科目：初中物理 來源： 題型：

如圖所示，物體重為100N，在水平拉力F的作用下，1秒鐘內勻速前進2米，此時彈簧測力計的示數為10N（不計滑輪重及滑輪間的摩擦），則拉力F為
10
10
 N，繩子自由端移動的速度為
6
6
 m/s，物體所受摩擦阻力為
30
30
 N．若以動滑輪為參照物，物體是
靜止
靜止
的．

查看答案和解析>>

科目：初中物理 來源： 題型：

（1）如圖所示，一物塊從斜面上滑下，在粗糙的水平面上滑動一段距離后便停下來．請你畫出木塊在水平面上滑動時的受力示意圖．
（2）在圖2中，畫出使輕質杠桿保持平衡的最小的力F的示意圖（要求保留作圖痕跡）．

查看答案和解析>>

科目：初中物理 來源： 題型：

在探究“平面鏡成像特點”的試驗中
（1）如圖所示，在玻璃板前面放置一支點燃的蠟燭，再拿一支沒有點燃的相同的蠟燭，在玻璃板后面移動，直到跟前面那只蠟燭的像
完全重合
完全重合
．若用光屏代替玻璃板后面的蠟燭，在玻璃板后面觀察光屏，將
不能
不能
（選填“能”“不能”）觀察到玻璃板前面點燃蠟燭的像．
（2）實驗數據如下表：
  物體到平面鏡的距離/cm 像到平面鏡的距離/cm 像與物大小比較
第一次 12.0 12.0 等大
第二次 15.0 15.0 等大
實驗表明：平面鏡所成像是
虛
虛
像，像與物的大小
相等
相等
，像到平面鏡的距離
等于
等于
物體到平面鏡的距離．

查看答案和解析>>
