畫出下圖中，圖（1）的反射光線、圖（2）的入射光線，圖（3）中在平面鏡中的像
分析：（1）（2）根據反射定律：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角，在法線另一側畫出反射光線或入射光線；
（3）平面鏡成像的特點是：像物大小相等、到平面鏡的距離相等、連線與鏡面垂直、左右相反，即像物關于平面鏡對稱，利用這一對稱性作出AB的像．
解答：解：

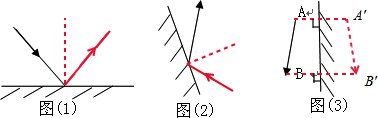

（1）先過入射點垂直界面作出法線，再在法線右側從入射點開始畫出反射光線，注意反射角等于入射角，如圖所示：
（2）經過入射點作出法線，根據反射角與入射角相等作出入射光線，如圖所示：
（3）分別作出物體AB端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′即為AB在平面鏡中的像．如圖所示：
點評：（1）（2）考查了反射光路的畫法，關鍵是掌握光的反射定律的內容，特別是反射角與入射角之間的關系．注意法線要畫成虛線．
（3）在平面鏡成像作圖中，若作出物體在平面鏡中所成的像，要先根據像與物關于平面鏡對稱，先作出端點和關鍵點的像點，再用虛線連接各點即為物體的像．
練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

作圖題：
（1）一束光射向平面鏡，在圖中畫出反射光線并標出反射角．

（2）根據平面鏡成像特點畫出物體S的像S′．

（3）如下圖，有一束光線由A點發出射向鏡面，反射后經過B點，請在圖中畫出入射光線和反射光線．

（4）如圖，作出入射光線AO的折射光線的大致方向．

（5）如圖一束光射向半圓形玻璃磚的圓心O，完成光進入和射出玻璃的折射光路圖．

（6）畫出下圖中光線經過透鏡折射的光線．

查看答案和解析>>

科目：初中物理 來源： 題型：

（1）畫出下圖中的法線和反射光線．

（2）在圖中畫出物體AB在平面鏡中的像．

（3）光線射到平行的厚玻璃板上，在它的上、下表面發生折射請畫出折射光線的大致方向．

查看答案和解析>>

科目：初中物理 來源： 題型：

如下圖所示是張鴻同學在探究光在表中列出的幾種介質中發生折射時據折射現象畫出的光路圖。

(1)分析表中的數據可以得出的結論是                                 。

(2)分析表中的數據和圖13所示的光路圖可以得出光在折射時遵循的規律是                                                                  。

(3)由分析的結論可知，光從水中斜射入玻璃中，折射角       入射角(填“大于”或“小于”)

(4)探究到這里，張鴻同學想“光在反射現象中，光路是可逆的，那么在折射現象中，光路是否也是可逆的呢?”，為探究這一問題，請你幫她設計一個探究方案。

介質

光速(m／s)

真空

3×10

空氣

2.99×10

水

2.25×10

玻璃

2×10

(5)現代醫學中常用超聲波擊碎人體內的結石，超聲波從空氣中斜射入人體后也類似光一樣要發生折射，如下圖所示，超聲波進入人體擊碎結石時，入射點應在0點的       (填“左側”或“右側”)

查看答案和解析>>

科目：初中物理 來源：2010年湖北省武漢市東西湖區八年級（上）期中物理試卷（解析版） 題型：解答題

作圖題：
（1）一束光射向平面鏡，在圖中畫出反射光線并標出反射角．

（2）根據平面鏡成像特點畫出物體S的像S′．

（3）如下圖，有一束光線由A點發出射向鏡面，反射后經過B點，請在圖中畫出入射光線和反射光線．

（4）如圖，作出入射光線AO的折射光線的大致方向．

（5）如圖一束光射向半圓形玻璃磚的圓心O，完成光進入和射出玻璃的折射光路圖．

（6）畫出下圖中光線經過透鏡折射的光線．

查看答案和解析>>
