Question

（1）杠桿在力F₁、F₂的作用下處于靜止?fàn)顟B(tài)，在圖1中畫出力臂L₁和力F₂
（2）在圖2中標出兩條形磁鐵的N、S極，并畫出磁感線．

Answer 1

分析：（1）力臂是支點到力的作用線的距離，作圖時要把握住力和力臂的垂直關系．
（2）同名磁極相互排斥，異名磁極相互吸引．在用磁感線描述磁場時，磁體外部磁感線都是從磁體的N極發出，回到S極，磁體內部則是從S極發出，回到N極；

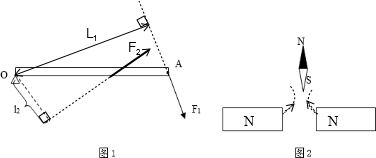

解答：解：（1）做力F₁的延長線，過支點O做力F₁作用線的垂線段L₁，則線段L₁為力F₁的力臂；
過力臂L₂的右端，作垂直于L₂的直線，與杠桿OA的交點為力F₂的作用點，方向斜向左上方，如圖所示：
（2）由小磁針靜止時的指向可知，左邊條形磁鐵的右端為N極，右邊條形磁鐵的左端為N極，
條形磁體外部的磁感線是從N極發出，回到S極的，磁體內部的磁感線則是從S極發出，回到N極；如圖所示：

點評：①本題考查了力和力臂的作法．當杠桿平衡時，動力和阻力對杠桿的影響是：使杠桿的運動趨勢是相反的．
②此題考查了我們對于磁感線和磁極間相互作用的了解，是一道基礎題．
