Question

按下列要求在答題卡上作圖．

（1）如圖1所示蘋果靜止在水平桌面上，請畫出它受到支持力的示意圖．

（2）請在圖2的方框內畫出合適的透鏡．

（3）請將圖3中的家庭電路按安全用電要求連接完整．



Answer 1

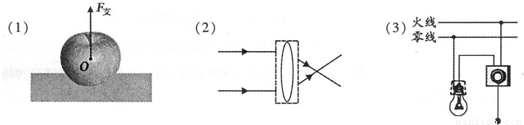

【答案】

【解析】（1）蘋果靜止在水平桌面上，支持力方向豎直向上，作用在物體與桌面的接觸面上．從蘋果的重心開始與斜面垂直向上作線段，末端畫上箭頭，標出支持力F．

（2）平行于主光軸的光線經凸透鏡折射后折射光線通過焦點，應畫入凸透鏡，

（3）火線首先進開關，從開關出來，再接入燈泡頂端的金屬點．
