Question

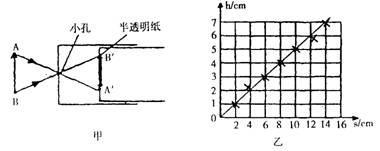

用“易拉罐”做小孔成像實驗，實驗裝置如圖甲所示。

（1）請在甲圖中的半透明紙上畫出蠟燭AB的像。

（2）該同學發現蠟燭和小孔的位置固定后，像離小孔越遠，像就越大，他測出了不同距離時的像的高度（見下表）。請根據表中的數據，在乙圖中的坐標中畫出與的關系圖像。

（3）從圖像中看出與是什么關系： 。

像到小孔的距離s/cm	2.0	3.6	6.0	8.0	10.0	12.4	14.0
像的高度h/cm	1.0	2.2	3.0	4.0	5.0	5.8	7.0

Answer 1

（1）AB的像見甲圖。（2分）（必須畫出AB兩點通過小孔的光線）

（2）與的關系圖象見乙圖。（2分）

（3）與成正比。（1分）
