Question

按要求作圖：
（1）2013年初我國科學家研制出了一種超輕固體材料，稱為“碳海綿”．一塊肥皂大小的“碳海綿”可以放在一朵桃花上，如圖甲所示，請?jiān)趫D上畫出這塊“碳海綿”所受的重力和支持力的示意圖．（O為碳海綿的重心）
（2）請用筆畫線代替導線，將圖乙中的電燈、開關和插座接入家庭電路中．

Answer 1

【答案】分析：（1）“碳海綿”靜止在桃花上，受到重力和支持力的作用，二力為一對平衡力，然后從力的作用點，沿力的作用線作出“碳海綿”受力的示意圖．
（2）對于電燈接線操作的基本要求是：“火線零線并排走，零線直接進燈頭，火線接在開關上，通過開關進燈頭”；
對于插座的接線方法是要求“左零右火”，三孔插座還要求中接地．

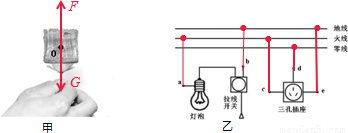

解答：解：（1）“碳海綿”靜止在桃花上，受豎直向下的重力G、豎直向上的支持力，處于平衡狀態，F(xiàn)=G，從“碳海綿”的重心，沿力的作用線，作出重力與支持力的示意圖，如圖所示：
（2）燈泡接法：開關接在燈和火線之間，零線直接與燈泡的螺旋套相連；安裝三孔插座的原則，左孔接零線，中間插孔與地線相連，右孔接火線，如下圖所示：

點評：（1）作力的示意圖，要用一條帶箭頭的線段表示力，線段的長度表示力的大小，箭頭表示力的方向，起點或終點表示力的作用點，是平衡力的長度要相等．
（2）考查了家庭電路中的電燈、開關、插座的連接；家庭電路中，不但考慮用電器的正常使用，更要考慮使用的安全性．三孔插座的接線原則：左零右火，中間接地．
