Question

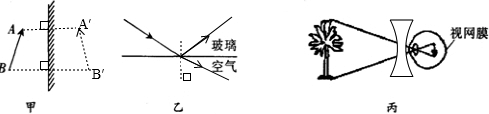

按題目要求作圖：

（1）根據平面鏡成像特點，在圖甲中畫出物體AB所成的像．
（2）一束光線從玻璃斜射向空氣，請?jiān)趫D乙中畫出反射光線和折射光線．
（3）請?jiān)趫D丙中的物體與人眼之間添上合適的透鏡，使物體成像于視網膜上．

Answer 1

分析：（1）平面鏡成像的特點：像物關于平面鏡對稱，分別作出端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′即為物體AB的像．
（2）根據反射定律：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角，作出反射光線；
根據光由空氣斜射進入玻璃中折射光線向法線偏折，折射角大于入射角作出折射光線．
（3）先根據圖中眼睛成像的特點來判斷近視眼還是遠視眼，再選擇合適的透鏡進行矯正即可．

解答：解：（1）從A點向平面鏡引垂線并延長至A′，使A、A′到平面鏡的距離相等，同理作出B點的對稱點B′，用虛線連接A′B′，即為物體AB的像．
（2）過入射點做出法線，在玻璃中法線的另一側作出反射光線，注意反射角等于入射角；
在空氣中法線的另一側作出折射光線，注意折射角大于入射角，如圖所示：
（3）近視眼的晶狀體較厚，會聚能力較強，看遠處的物體時，將像成在視網膜的前面．
所以圖中人的眼睛是近視眼，需戴凹透鏡矯正．

點評：本題主要考查學生對近視眼的成因，平面鏡成像作圖，光的反射光路圖，光的折射光路圖的理解和掌握，難度不大，屬于基礎作圖題．
