Question

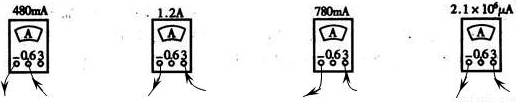

根據圖各圖下面電流值的大小，在電流表上畫出接線柱并標明電流的方向．



Answer 1

【答案】



【解析】

試題分析：電流表使用時，電流要從正接線柱流入，負接線柱流出，小于0.6A的電流使用0～0.6A的量程，大于0.6A又小于3A的電流使用0～3A的量程．

（1）480mA=0.48A，可使用0～0.6A的量程，電流從“0.6”接線柱流入，從“-”接線柱流出；

（2）0.6A＜1.2A＜3A，應使用0～3A的量程，電流從“3”接線柱流入，從“-”接線柱流出；

（2）780mA=0.76A，大于0.6A，可使用0～3A的量程，電流從“3”接線柱流入，從“-”接線柱流出；

（3）2.1×10⁶μA=2.1A，在0.6A～3A之間，應使用0～3A的量程，電流從“3”接線柱流入，從“-”接線柱流出；

答圖如下：

考點：電流表的使用；電流的單位換算；電流表的連接．

點評：此題主要考查了電流表的使用和連接方法，明確“+”進“-”出的連接要點，正確的進行電流的單位換算是解答題目的關鍵．
