Question

在下面兩幅圖中畫出杠桿平衡時的最小作用力的方向以及力臂

Answer 1

分析：根據杠桿平衡條件：動力×動力臂=阻力×阻力臂可知：在阻力與阻力臂一定的情況下，動力臂越大，動力越小；根據圖示確定最大的動力臂，然后作出動力．

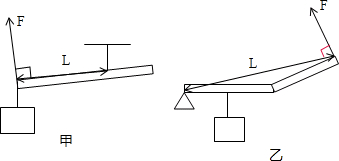

解答：解：（1）由圖可知，當動力作用在杠桿的最左端，且力與杠桿垂直向上時，
動力臂最大，此時動力最小，從支點作動力作用線的垂線段即可作出動力的力臂，如圖甲所示．
（2）由圖可知，支點與杠桿右端點的連線是最大的動力臂，動力與力臂垂直向上，
此時動力最小，力與力臂如圖乙所示．
故答案為：如圖所示．

點評：杠桿中作最小力的步驟：先確定最長的力臂，然后根據力臂與作用力垂直的關系，畫出最小作用力；會用力的示意圖表示力的三要素．
