Question

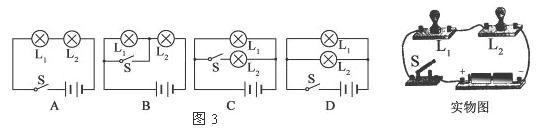

下圖中電路圖與如圖實物圖一致的是（　�。�

A、

B、

C、

D、

Answer 1

分析：由實物圖可知，開關控制L₂，開關閉合后，燈泡L₁短路，不亮．

解答：解：依次畫出電源、開關、燈泡，兩只燈泡串聯．
在A中，兩只燈泡串聯，開關控制整個電路，符合題意，故A正確，
在B中，開關閉合后，L₂燈泡短路，不合題意，故B錯誤，
在C中，兩只燈泡并聯，開關控制L₂，不符合題意，故C錯誤．
在D中，開關控制整個電路，兩燈泡并聯，不符合實物電路，故D選項錯誤．
故選A．

點評：本題考查根據實物圖畫電路圖，關鍵是分析出實物圖中用電器的連接情況，再對應實物圖畫出電路圖，這是電學的重點也是難點．
