Question

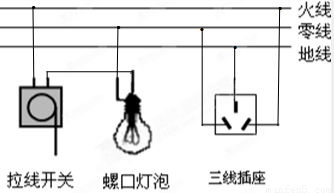

如圖中有一個三線插座、開關和螺口燈泡，請用筆畫線代替導線將它們接入供電電路中，要求拉線開關控制螺口燈泡．

Answer 1

【答案】分析：（1）燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套．
（2）三孔插座的接法：上孔接地線；左孔接零線；右孔接火線．
解答：解：（1）燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發(fā)生觸電事故．既能控制燈泡，又能更安全．
（2）三孔插座的接法：左孔接零線；右孔接火線；上孔接地線．
如圖所示：
．
點評：掌握家庭電路中的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性．
