Question

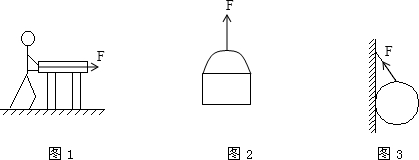

請用力的示意圖表示下列幾個物體受到的力：
（1）小明水平向右推桌子的力 （圖1）
（2）小雁向上提書包的力（圖2）
（3）繩子對球的拉力（圖3）

Answer 1

分析：（1）力的示意圖就是用一條帶箭頭的線段把力的三要素表示出來，長度表示力的大小，箭頭表示力的方向，起點或終點表示力的作用點；
（2）首先對所要表示的力進行分析，再用帶箭頭的線段來表示出力的大小、方向、作用點．
（3）首先確定拉力的作用點，從作用點起沿力的方向畫線段．

解答：解：（1）畫出小明水平向右推桌子的力，方向水平向右，作用點在手與桌子接觸的地方，如下圖：
（2）分析出力的三要素，方向沿書包帶向上，作用點在書包帶上：
（3）拉力作用點在細線與小球的接觸點，方向沿細線方向，如圖所示：

點評：畫力的示意圖分三個步驟：
（1）在受力物體上畫出力的作用點；
（2）確定力的方向后沿力的方向畫一條線段；
（3）在線段的末端標箭頭，在箭頭的旁邊標出所畫力的符號，力有大小的要寫上數值與單位．
