Question

如圖所示，已知折射光線，畫出通過透鏡后的入射光線．

Answer 1

分析：在作凸透鏡或凹透鏡的光路圖時，先確定所給的光線的特點再根據透鏡的光學特點來作圖．

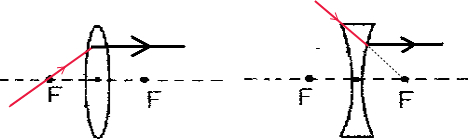

解答：解：（1）折射光線平行于凸透鏡的主光軸，所以該光線的入射光線過焦點．
（2）折射光線平行于凹透鏡主光軸，所以該光線的延長線過另一側焦點．
故答案為：

點評：凸透鏡三條特殊光線的作圖：①通過焦點的光線經凸透鏡折射后將平行于主光軸．②平行于主光軸的光線經凸透鏡折射后將過焦點．③過光心的光線經凸透鏡折射后傳播方向不改變．
凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸．②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點．③過光心的光線經凹透鏡折射后傳播方向不改變．
