Question

（2011?北京二模）如圖所示，電源電壓不變，電阻R₂=5Ω，開關S₁始終處于閉合狀態．當開關S₂斷開，滑動變阻器滑片P處于A位置時（圖上未標出），電流表示數為I₁，電壓表V₁示數為6V，電壓表V₂的示數為U₁，電阻R₂的功率為P₁，變阻器的功率為P_A．當開關S₂斷開，滑動變阻器滑片P處于B位置時（圖上未標出），電壓表V₁示數為U₂，電阻R₁的功率為P₂．當開關S₂閉合，滑動變阻器滑片P處于B位置時，電流表A的示數為I₃．已知：（P₁+P_A）：P₂=27：4；U₁：U₂=9：2；I₁：I₃=9：8．
求：（1）電源電壓；（2）當開關S₂斷開，滑動變阻器滑片P處于B位置時，1分鐘內電流通過變阻器所做的功．

Answer 1

分析：分析實物圖，畫出當開關S₂斷開、滑片P 處于A、B位置時，當開關S₂閉合，滑片P處于B位置時的等效電路圖．
（1）根據已知條件（P₁+P_A）：P₂=27：4和電功率公式求兩種情況下的電流之比；再根據P=I²R求得R₁、R₂、R_A的關系式，
根據歐姆定律和串聯電阻的特點得出R₁、R₂、R_A、R_B關系式，同理根據I₁：I₃=9：8得出R₁、R₂、R_A、R_B關系式，聯立方程組解得電源電壓；
（2）知道R₂大小，求出R_B，設當開關S₂斷開，滑動變阻器滑片P處于B位置時，根據串聯電路的電壓分配關系求U_B大小，再根據電功公式求1分鐘內電流通過變阻器所做的功．

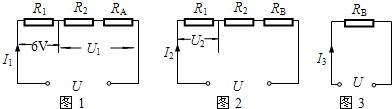

解答：解：當開關S₂斷開，滑動變阻器滑片P 處于A位置時，等效電路圖如圖1所示．
當開關S₂斷開，滑動變阻器滑片P 處于B位置時，等效電路圖如圖2所示．
當開關S₂閉合，滑動變阻器滑片P 處于B位置時，等效電路圖如圖3所示．

（1）根據題意，∵P₁+P_A=I₁U₁，P₂=I₂U₂，
∴

P1+PA

P2

=

I1U1

I2U2

=

9I1

2I2

=

27

4

解得：

I1

I2

=

3

2

，
∵P₁+P_A=I₁²（R₂+R_A），P₂=I₂²R₁，

P1+PA

P2

=

27

4

，

I1

I2

=

3

2

，
∴3R₁=R₂+R_A…①，
∵U=I₁（R₁+R₂+R_A），U=I₂（R₁+R₂+R_B），

I1

I2

=

3

2

，
∴R₁+R₂+3R_A=2R_B…②
∵U=I₁（R₁+R₂+R_A），U=I₃R_B，

I1

I3

=

9

8

，
∴9R₁+9R₂+9R_A=8R_B…③
聯立①②③得：R₁=2R₂，R_A=5R₂，R_B=9R₂；
∵6V=I₁R₁，U=I₁（R₁+R₂+R_A）
∴U=24V，
（2）∵R₂=5Ω，
∴R_B=9R₂=9×5Ω=45Ω，
設當開關S₂斷開，滑動變阻器滑片P 處于B位置時，電阻R_B兩端的電壓為U_B，

UB

24V

=

RB

R1+R2+RB

=

9R2

12R2

，
解得：U_B=18V，
1分鐘內電流通過變阻器所做的功：
W_B=

U 2 B

RB

t=

(18V)2×60s

45Ω

=432J．
答：（1）電源電壓為24V；
（2）當開關S₂斷開，滑動變阻器滑片P處于B位置時，1分鐘內電流通過變阻器所做的功為432J．

點評：本題考查了學生對歐姆定律、串聯電路的特點、電功公式的掌握和運用，分析實物圖畫出等效電路圖幫助解題是本題的關鍵．
