Question

作出下列杠桿中的阻力和最小的動力．

Answer 1

分析：（1）根據(jù)力的作用線與力臂垂直，可作出力的作用線，與杠桿的交點就是力的作用點，然后標(biāo)出箭頭和F₂；
（2）在阻力與阻力臂的乘積一定的情況下，要使動力最小，則動力臂必須最長，先確定最長的力臂--即離支點最遠的點，然后過動力作用點做垂直于杠桿的作用力即可．

解答：解：（1）由圖可知，O為支點，作力臂L₂的垂線即力F₂的作用線，與杠桿的交點就是作用點，然后標(biāo)出箭頭和F₂；
（2）O為支點，所以力作用在杠桿的最右端，并且力臂是支點O到杠桿最右端的距離時，力臂最長，此時的力最小，確定出力臂然后做力臂的垂線即為力F₁；

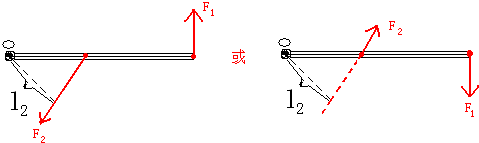

如下圖所示：

點評：根據(jù)杠桿的平衡條件，要使杠桿上的力最小，必須使該力的力臂最大，而力臂最大時力的作用點一般離杠桿的支點最遠，所以在杠桿上找到離杠桿支點最遠的點即力的作用點，這兩點的連線就是最長的力臂，過力的作用點作垂線就是最小的力．
