Question

按題目要求作圖。

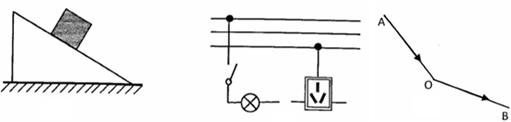

（1）如圖甲，畫出物體在光滑斜面上下滑時的受力示意圖。

（2）如圖乙，用筆畫線代替導線將部分家庭電路連接完整。

（3）如圖丙，通過凸透鏡焦點的光線AO，經(jīng)過凸透鏡沿OB方向射出，作出該凸透鏡和焦點F的位置。（保留作圖痕跡）



Answer 1

【答案】

如圖

甲                            乙                    丙

【解析】

考點：受力圖 安全用電凸透鏡成像

分析：（1）注意光滑斜面沒有摩擦力（2）燈泡開關接火線，三腳插頭上地線左零線右火線（3）過焦點的光線經(jīng)過凸透鏡后與主光軸平行。
