把圖Ⅰ中的元件連成并聯電路圖；圖Ⅱ中的元件連成串聯電路，S作總開關
分析：各電路元件順次連接的連接方式是串聯，各電路元件并列連接的連接方式是并聯，根據題目要求確定各電路元件的連接方式，然后連接電路．

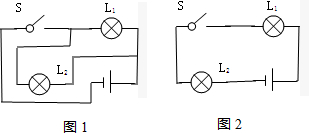

解答：解：把各電路元件連接成并聯電路，S為總開關，則S并聯在干路中，電路圖如圖1所示；
把各電路元件連接成串聯電路，從電源正極出發，把各電路元件順次接入電路，電路圖如圖2所示；

故答案為：并聯電路圖如圖1所示，串聯電路圖如圖2所示．
點評：本題考查了電路圖的連接，知道串并聯電路的連接方法，根據題意連接電路圖，即可正確解題．
練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

米路同學想探究導體電阻大小的有關因素．他想到道路越細長就越難走，所以猜想電阻大小與導體的長度和橫截面積有關，于是，他找來了同種材料制成的各種長度和橫截面積的金屬線，并設計了如圖1所測電阻的電路圖．
（1）請你根據電路圖，用筆畫線幫助他把圖2中，的元件連成實驗電路（電流表選0～0.6A量程，電壓表選0～3V量程）
經過測量，得到了各種規格金屬線的電阻，數據如下表：

序號/物理量 1 2 3 4 5 6 7 8
長度L（厘米） 10 20 40 10 20 40 10 20
橫截面積（毫米2） 1.0 1.0 1.0 2.5 2.5 2.5 4.0 4.0
電阻R（歐姆） 20 40 80 8 16 32 5 10
（2）分析數據可以得出結論：在橫截面積相同的情況下，電阻R與長度L的定量關系
R=2L
R=2L
；
在長度相同的情況下，電阻R與橫截面積S的定量關系為
R=
20
S
R=
20
S
?
（3）根據（2）中結論，可以把電阻與長度和橫截面積的關系表示為R=
ρ
L
S
ρ
L
S
?
這次找到的金屬線都是用同種材料制成的，不同材料對電阻大小有什么影響，米路決定下次繼續研究．

查看答案和解析>>

科目：初中物理 來源： 題型：

（1）利用圖甲提供的元件，用筆畫線代表導線將它們連接起來，成為一個可以改變磁性強弱的電磁鐵裝置圖．要求開關閉合后，滑動變阻器的滑片P向D端移動時，電磁鐵的磁性減弱．
（2）為了測量一只約20Ω的電阻R的精確阻值，小馬同學把三節干電池串聯起來作為電源，連成如圖乙所示的電路．電路中有兩處連接錯了，請你在接錯的導線上打“×”，并畫出正確的連線．
精英家教網

查看答案和解析>>

科目：初中物理 來源：物理教研室 題型：058

米路同學想探究導體電阻大小的有關因素．他想到道路越細長就越難走，所以猜想電阻的大小與導體的長度和橫截面積有關．于是，米路同學找來了同種材料制成的各種長度和橫截面積的金屬導線，并設計了如圖所示的測電阻的電路．

（1）請你根據電路圖，用筆畫線幫助他把圖乙中的元件連成實驗電路（電流表選0～0.6A量程，電壓表選0～3V量程．）經過測量，得到了各種規格金屬線的電阻，數據如下表：

（2）分析數據可以得出結論：在橫截面積相同的情況下，電阻R與長度L的定量關系為________________．在長度相同的情況下，電阻R與橫截面積S的定量關系為________________．

（3）根據（2）中結論，可以把R與L和S的關系表示為：R＝________________．這次找到的金屬線都是用同種材料制成的，不同材料對電阻大小有什么影響，米路決定下次繼續探究．



查看答案和解析>>

科目：初中物理 來源： 題型：

請按要求作圖（每小題3分）

⑴在探究活動中，小明連好了一個實物電路如圖10所示，請你幫他在右邊方框內畫出這個電路的電路圖。

⑵按要求把圖11的實物元件連接起來，使小燈泡L1和L2并

聯，電流表測量電路的總電流，開關控制整個電路。



（圖6）



圖10


圖11




⑶按照?qǐng)D12中的電路圖，用筆代替導線，把圖13中的元件連成電路。

⑷將圖14中的元件連接起來，其中燈炮L1與L2串聯，電壓表V1測L1兩端的電壓，電壓表V2測L1與L2串聯后兩端的電壓。






圖12


圖13


圖14




查看答案和解析>>
