Question

現有電源、電流表、電壓表、開關、滑動變阻器各一個，要測量額定電壓為3.8V小燈泡的額定功率：

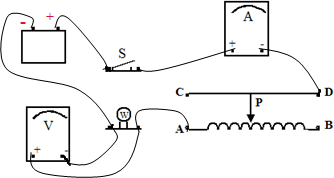

（1）請連接好實物圖：
（2）根據實物圖，實驗前滑動變阻器滑片P應放置在

右

端．
（3）實驗時電壓表應調到

3.8

 V．
（4）若電流表示數如圖所示，則小燈泡的額定功率為

1.824W

．
（5）若電壓調到4V時，小燈泡的實際功率為

2W

．

Answer 1

分析：（1）伏安法測燈泡電功率實驗，電源、開關、電流表、滑動變阻器、燈泡組成串聯電路，電壓表并聯在燈泡兩端；連接電路時，注意滑動變阻器要接一上一下兩個接線柱，注意電表正負接線柱不要接反．
（2）閉合開關前，滑動變阻器接入電路的阻值應為滑動變阻器的最大阻值．
（3）測燈泡額定功率，電壓表示數應等于燈泡額定電壓．
（4）由圖示電流表確定電流表量程與分度值，讀出電流表示數，然后由電功率公式P=UI求出燈泡額定功率．
（5）根據（4）求出燈泡電阻，然后由電功率公式求出電壓為4V時的實際功率．

解答：解：（1）電源、開關、電流表、滑動變阻器、燈泡組成串聯電路，電壓表并聯在燈泡兩端，電路圖如圖所示．
（2）由電路圖可知，閉合開關前，滑片應置于右端，此時滑動變阻器接入電路的阻值最大．
（3）測燈泡額定功率，應使電壓表示數等于燈泡額定電壓3.8V．
（4）由圖示電流表可知，電流表量程是0～0.6A，分度值是0.02A，電流表示數是0.48A，燈泡額定功率P=UI=3.8V×0.48A=1.824W．
（5）∵I=

U

R

，
∴燈泡電阻R=

U

I

=

3.8V

0.48A

≈7.9Ω，
電壓為4V時，燈泡實際功率P_實=

U 2 實

R

=

(4V)2

7.9Ω

≈2W．
故答案為：（1）電路圖如圖所示；（2）右；（3）3.8；（4）1.824W；（5）2W．

點評：本題考查了連接實物電路圖、實驗注意事項、電表讀數、求功率等問題；應根據實驗原理連接實物電路圖，連接電路圖時，要注意電表正負接線柱不要接反，注意滑動變阻器的接法．
