Question

如圖所示，AA′為凸透鏡的主光軸，S′為物體S經過凸透鏡所成的像，試用作圖法找出凸透鏡的位置、透鏡的焦點F的位置，以及成像的光路圖．

Answer 1

分析：利用凸透鏡的兩條特殊光線：過光心的光線其傳播方向不變；平行于主光軸的光線經凸透鏡折射后折射光線通過焦點；據此畫出凸透鏡和焦點的大致位置．

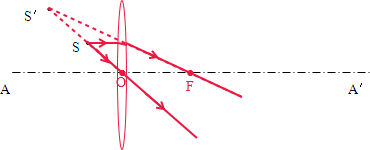

解答：解：連接物像的端點S、S′并延長與主光軸交于O點，O點為凸透鏡的光心，過O點垂直主光軸作出凸透鏡；
從S點平行于主光軸作一條入射光線，經凸透鏡后與主光軸的交點為焦點F，如圖所示：

點評：凸透鏡有三條特殊光線：過光心的光線其傳播方向不變；過焦點的光線經凸透鏡折射后折射光線平行于主光軸；平行于主光軸的光線經凸透鏡折射后折射光線通過焦點．
