如圖1所示實物圖中有一處連接錯誤，請將錯誤的導線上打叉，使開關為電路的總開關，并在圖2虛線框中畫出電路圖．
分析：按照實物圖畫并聯電路圖的基本方法是：先將并聯電路的各支路部分首尾相連，然后再將干路部分補全，形成通路．
解答：解：由圖可知，開關與一根導線并聯，因此應將與開關并聯的導線去掉；即兩只燈泡并列連接在電路中，開關控制整個電路．

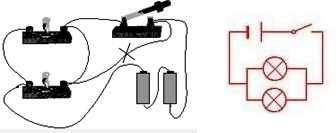

電路圖如下圖所示：
點評：本題主要考查了在實物連接圖中找錯誤，由實物圖畫出電路圖．注意連接錯誤需從電路的三種狀態進行判斷，不可以形成短路．
練習冊系列答案
相關習題

科目：初中物理 來源： 題型：閱讀理解

（2011?南川區模擬）小東在商店買了一個只標有“2.5V”的手電筒燈泡，為了探明它正常工作時的電阻和電功率，小東成立了一個實驗小組，設計了如圖1所示的一個實驗電路．電池的電壓為3.0伏，且保持不變．
（1）請指出小東電路連接中的兩個不當之處：
①
電壓表接錯（或電壓表直接并在小燈泡兩端）
電壓表接錯（或電壓表直接并在小燈泡兩端）
；
②
電流表量程接入不當（電流表應選0～0.6A）
電流表量程接入不當（電流表應選0～0.6A）
．

（2）①請幫小東改正不當電路（實物圖中不必畫改正線），并根據改正后的實物圖在圖2虛線框中畫出改正后的電路圖；
②電路正常后，他們分別測出了小燈泡的幾組電壓和電流值．記錄如下：
電壓（V） 2.0 2.5 2.8
電流（A） 0.20 0.24 0.26
（3）根據以上數據回答問題：
①若小燈泡在2.0V、2.5V、2.8V的電阻分別為R1、R2、R3，小東實驗小組認為：正常工作時的電阻大小R=
1
3
（R1+R2+R3），請你對小東實驗小組的計算作出判斷，并說明理
錯誤，因?yàn)樾襞莸碾娮枧c溫度有關
錯誤，因?yàn)樾襞莸碾娮枧c溫度有關
；
②在實驗探究過程中，小東將滑動變阻器的滑片向右滑動的過程中小燈泡的電阻將
變大
變大
（“變大”或“變小”或“不變”）．當小東測出2.8V電壓下的電流后，繼續移動滑片，小燈泡突然熄滅，此時電流表示數為0，而電壓表有示數，那么發生的故障是
小燈泡斷路
小燈泡斷路
，此時電壓表的示數是
3.0
3.0
V．小東實驗小組分析產生上述現象的原因，認為滑動變阻器在電路中不僅能改變電路中的電流，而且它還是電路中的一個保護電阻，所以在移動滑片時一定要注意
滑動變阻器接入電路的電阻為不能為0
滑動變阻器接入電路的電阻為不能為0
．
③小燈泡的額定功率為
0.6
0.6
W．此時的電阻為
10.4
10.4
Ω．

查看答案和解析>>

科目：初中物理 來源： 題型：

（2005?廈門）用圖1所示的器材做“測定小燈泡的額定功率”的實驗，小燈泡上標有“2.5V”的字樣．
（1）請根據下面電路圖的原理將實物圖連接起來．
（2）正確連接好電路后，閉合開關，發現小燈泡兩端的電壓只有2V，這時應調節滑動變阻器的滑片向
左
左
移動（依實物圖），使電壓表的讀數為
2.5
2.5
V，燈泡才能正常發光，若此時電流表的讀數如圖2所示，其示數為
0.3
0.3
A，則小燈泡的額定功率是
0.75
0.75
W．
（3）若電源電壓為6V，滑動變阻器有“10Ω 1.5A”和“20Ω 1A”兩種規格，則本實驗中應選用規格為
“20Ω 1A”
“20Ω 1A”
的滑動變阻器．

查看答案和解析>>

科目：初中物理 來源：2012屆江蘇省南京市玄武區中考一模物理試卷（帶解析） 題型：實驗題

如圖甲是小明設計的測量一個小燈泡額定功率的電路圖。已知滑動變阻器R（20Ω  1A），電源電壓為12V，小燈泡L的額定電壓為6V、額定功率約為3W。

(1)請你用筆畫線代替導線，根據圖甲所示的電路圖，將圖乙所示實物圖連接完整。
(2)若小明連接電路后閉合開關，電流表有示數，燈L1幾乎不發光，移動滑片P也不能改變燈的亮度。原因是他把滑動變阻器的　　　　接線柱接入了電路。
(3)小明正確連接電路后，進行實驗。小燈泡正常發光時，電流表的指針如圖丙所示，通過小燈泡的電流為        A，其額定功率為      W。
(4)有同學認為“把燈L換成定值電阻，該實驗可以用來研究導體中的電流與電壓的關系�！蹦阏J(rèn)為這種說法　　　　(選填“正確”或“錯誤”)的。

查看答案和解析>>

科目：初中物理 來源：江西省期末題 題型：實驗題

明星中學初三年級的課外興趣小組為了完成指導老師安排的“測量小燈泡的電阻”這一任務，按照如圖1所示的實物圖進行實驗（小燈泡上有“2.5V”字樣）．在實驗中，同學們得到了如下表的數據．
（1）根據實物圖，在右邊的虛框內圖2畫出對應的電路圖．
（2）燈泡正常發光時，電流表的示數如圖3所示．請你將數據填入表格中的空格處．此時小燈泡的電阻是_____Ω（保留一位小數）．
（3）分析比較表中的數據可以看出，在燈絲中電流逐漸增大的過程中，燈絲的電阻變化是 _____，進一步分析表明：_____．

查看答案和解析>>
