Question

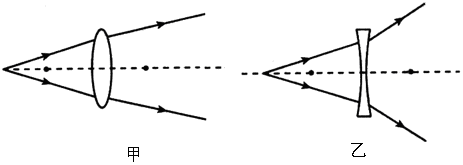

完成下列光路(圖)．

Answer 1

答案：略
解析：

答案：如圖所示 解析：此題中的入射光線不是平行于主光軸的，它們透過透鏡時，圖甲中光線經過的是凸透鏡，凸透鏡對光線有會聚作用，畫的時候，讓折射光線向主光軸靠攏一些就可以．圖乙中光線經過的是凹透鏡，凹透鏡對光線有發散作用，畫的時候，讓折射光線遠離主光軸一些就可以． 規則總結：通過以上的學習，我們可以看出凸透鏡和凹透鏡都有三條特殊光線．通過凸透鏡的三條特殊光線是：(1)跟主軸平行的光線，經凸透鏡折射后經過焦點；(2)通過焦點的光線，經過凸透鏡折射后平行于主軸；(3)通過光心的光線，經凸透鏡后傳播方向不變．通過凹透鏡的三條特殊光線是：(1)跟主軸平行的光線，經凹透鏡折射后發散，折射光線的反向延長線經過焦點；(2)正對著凹透鏡異側虛焦點的光線，經凹透鏡折射后平行于光軸；(3)通過光心的光線經凹透鏡后傳播方向不變．
