Question

如圖所示，試通過一個開關將電爐中的兩個發熱元件R₁和R₂并聯到電源上．當開關處于哪一種圖示狀態時，能滿足上述要求？（　�。�

A．

B．

C．

D．

Answer 1

分析：兩個電阻并聯后接到電源上，則每個電阻在一條支路中，按照電流的流向逐個進行分析，判斷電路的連接情況．

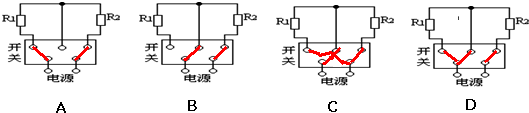

解答：解：A、按圖中接法連成完整電路圖如下圖A，電流依次通過兩個電阻，是串聯電路，不符合題意；
B、按圖中接法連成完整電路如下圖B，R₁相當于未接入電路，電路中只有R₂，故不符合題意；
C、按圖中接法連成完整電路如下圖C，假設電流從電源的左邊接線柱流入，則流經中間的導線后分成兩條支路，然后分別向左、右兩側通過R₁、R₂后又匯合一起進入電源的右邊接線柱，所以兩個電阻是并聯連接的，符合題意；
D、按圖中接法連成完整電路如下圖D，其中R₁被中間的導線短路，相當于電路中只有R₂，故不符合題意．

故選C．

點評：該題考查了電路的識別，注意在辨別串、并聯電路時，關鍵是分析電路中有幾條路徑，另外要特別注意電路中是否出現短路．
