Question

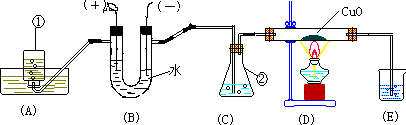

如圖所示，B為電解水的裝置：

（1）在圖中的括號內表明電源的正極和負極．（用“+”和“-”表示）
（2）電源正極可收集到的氣體是



，除用排水法收集外，該氣體還可用



收集．
（3）指出儀器名稱：①



、②



．
（4）裝置C內的液體是



，其作用是



．
（5）裝置D硬質試管中發(fā)生的化學反應方程式為



．
（6）圖中多余的裝置是



，原因是



．

Answer 1

分析：（1）電解水時，正極產生的是氧氣，負極產生的是氫氣，氫氣和氧氣的體積比約為2：1；
（2）根據氣體的密度、水溶性可以判斷收集氣體的方法；
（3）要掌握各種儀器的名稱和用途；
（4）濃硫酸具有吸水性，可以用作干燥劑；
（5）氧化銅和氫氣在加熱條件下反應生成銅和水；
（6）氫氣難溶于水．

解答：解：（1）正極和負極如圖中所示：

（2）電源正極可收集到的氣體是氧氣，氧氣的密度比空氣小，除用排水法收集外，還可用向上排空氣法收集．
故填：氧氣；向上排空氣法．
（3）①是集氣瓶，常常用來收集氣體；②是錐形瓶，可以用作反應的容器，也可以用作洗氣瓶．
故填：集氣瓶；錐形瓶．
（4）因為氫氣中含有水蒸氣，可以用濃硫酸吸收其中的水蒸氣，進行干燥．
故填：濃硫酸；干燥氫氣．
（5）氧化銅和氫氣反應的化學方程式為：CuO+H₂

△   .

Cu+H₂O．
故填：CuO+H₂

△   .

Cu+H₂O．
（6）E裝置不能收集氫氣，氫氣擴散到空氣中時，不會污染環(huán)境．
故填：E；氫氣不會污染空氣或無法收集氫氣．

點評：判斷收集氣體的方法時，主要考慮氣體的水溶性和密度的同時，也要考慮氣體能否和空氣中的成分反應，例如一氧化氮的密度比空氣小，但是不能用排空氣法收集，因為一氧化氮能和空氣中的氧氣反應生成二氧化氮．
